CRYOGEN.130 是 “水冷式 液态氮气发生器。
利用可靠的 “低温冰箱 “设计、冷头技术和氦气压缩机，然后利用 PSA 技术生产氮气，并将氮气冷却到 77K （-196°C），生产出液氮。
发生器采用最新的人机界面触摸屏技术进行控制，可实时显示工艺流程、露天蒸发器的液位、PSA 氮气生产情况，只需轻触按钮即可实现全自动系统，并可通过远程访问进行诊断控制。
液氮可使用 1.5 米长的真空绝缘软管进行分配。 在提供冷水机的情况下，该系统的运行环境温度可达 +52°C，适合在世界各地运行。

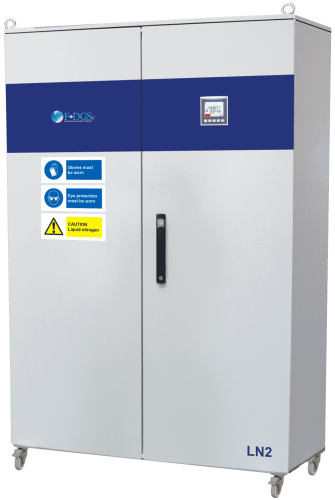

CRYOGEN.130 N2 液氮发生器
智能型液氮发生器
Referenz | CRYOGEN.130
液氮
动物饲养, 冷冻疗法, 皮肤科, 试管婴儿, 实验室应用, 金属处理
Vorteile Produkt
CryoGen Generation Plants 是传统液氮供应的可靠、高效替代品。 消除了传统液化气供应的持续成本、交付安全考虑、运输等问题。
您的现场液氮系统将是最先进、最智能的。
控制系统为用户提供所有必要的信息，以确保液氮和氮气的供应始终高效、稳定。 从流程到流量和警报，包括自动运行、趋势图、服务警报和服务记录页面，液氮系统独一无二。
Eigenschaften
智能彩色触摸屏可对设备的所有功能进行简单和用户友好的管理
带空气压缩机的完全再生式 PSA 技术（可选配件）
氦气压缩机 水冷式，使用水冷却器
纯度为 99% 的液氮
LN2 杜瓦液位传感器
利用造粒机效应的氮气冷却系统，提高液化效率
提高液态 N2 产量的增压技术
零损耗蒸发模式
液体干燥器上的防真空系统
内置带警报的氧气分析仪
声音警报显示和可视维护指示，带历史记录
自动运行
通过 USB 接口将设备与客户的 PC 软件连接起来，进行远程 PC 监控和诊断分析（仅通过远程连接即可有效地进行检查和维护）
节能技术（EST）：
- 不需要供气时，关闭空气压缩机
- 降低能耗，提高空气压缩机的耐用性
- 不需要供气时，关闭空气压缩机
- 降低能耗，提高空气压缩机的耐用性
采用隔音压缩机箱和防震功能，噪音低
便于安装的轮子
Spezifikationen
Models | CRYOGEN.130 | |||
|---|---|---|---|---|
GENERALS INFORMATIONS | ||||
Max L/Day | 130 | |||
Max L/Hour | 5.42* | |||
Liquid N2 Purity | > 99% (< 1% O2) | |||
Liquid N2 Dewar Capacity (L) | 300 | |||
Liquid N2 Pressure (bar) | Up to 4.0* | |||
Temperature range | 7 – 25°C (45 – 77°F) | |||
Skid dimension (W x H x D) | 200 x 170 x 200 cm (78.7″ x 67″ x 78.7″) | |||
Skid weight (kg/lbs) | 1250 / 2755.7 | |||
Electrical supply | 380 – 415 V ac – 50 Hz / 3 ph + neutral and earth / 480 V ac – 60 Hz | |||
Power consumption excluding air compressor/chiller | 11.8 Kw – 13.7 Kw @ 50 Hz14.5 Kw – 16.3 Kw @ 60 Hz | |||
Noise level | < 65 dBA | |||
Compressed Air requirement @7 bar min. | 15 Nm3/h | |||
Compressed Air Quality | ISO 9001 Class 1.2.1 | |||
Cooling Water requirement (Kw) | 13.8 | |||
CONNECTIONS | ||||
Remote cooling unit connection hoses/cablesfor F-100H | 10 meters | |||
Inlet/outlet for Cryogen | G 3/8 | |||
COMMUNICATION | ||||
USB/PC Control | In series | |||
Cryogen production rate at + 25°C and < 2000 meters altitude at 50Hz.
*boost mode is activated (Increase liquid N2 production)
